Подключение и тестирование USB-адаптера для фискального накопителя

В случае сбоев в работе онлайн-кассы пригодится USB-адаптер для фискального накопителя. Он поможет перенести документы на компьютер, закрыть архив, отправить данные ОФД. Для использования адаптера необходима установка дополнительной утилиты.

Подключение и тестирование USB-адаптера для фискального накопителя

Пользователи кассовых аппаратов встречаются с ситуациями, когда в работе ККТ произошел сбой, а отправить данные в ФНС все же нужно.  USB-адаптер для фискального накопителя поможет подключить кассу к компьютеру и провести необходимые действия.

Еще одной распространенной ситуацией является окончание срока действия ФН. Если срок закончится неожиданно, то фискальный накопитель заблокируется, а данные не отправятся оператору фискальных данных. Выйти из такой ситуации можно лишь переводом даты кассового аппарата на тот момент, когда ФН еще был в строю. Разумеется, на заблокированном устройстве изменить настройки даты и времени не получится. Однако можно подключить ККТ к компьютеру и принудительно поменять дату, а затем закрыть архив или передать сведения ОФД. Для этого и потребуется USB-адаптер.

А для пользователей автономных онлайн-касс в отдаленных местах, которым можно не отправлять данные ОФД, такое устройство необходимо для отчетности. Несмотря на освобождение от передачи сведений ОФД, пользователи таких ККТ все равно обязаны передавать данные в налоговую службу. Чтобы перенести их с накопителя в читаемый вид и предоставить в ФНС, также понадобится USB-адаптер и специальная утилита.

Как сделать USB-адаптер

К сожалению, просто подключить ФН к компьютеру через USB не получится по причине отсутствия такого выхода на устройстве. Поэтому его придется сделать самому или заказать у мастеров.

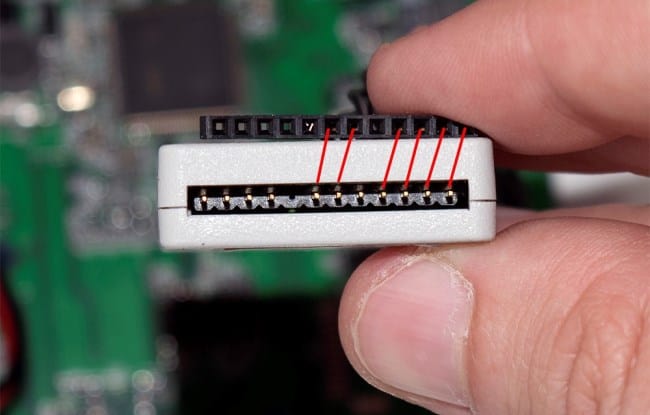

Рис 1. Выход UART на фискальном накопителе.

Рис 1. Выход UART на фискальном накопителе.

Фискальный накопитель имеет только один выход – UART, поэтому чтобы подключить его к ПК, придется самостоятельно изготовить такой переходник, который будет соединять ФН с другим интерфейсом компьютера – обычно USB или RS232. Последнего выхода не бывает на ноутбуках, поэтому остановимся на USB. Тем более что с таким выходом можно не только подключить данные, но и запитать сам ФН, поскольку ему необходимо питание (от 3,3 до 5В).

Выбираем микросхему

Для изготовления адаптера понадобится микросхема. В продаже можно приобрести:

  • CP2102 с ESD защитой USB на микросхеме USBLC6-2;
  • CP2102 с ESD защитой USB на микросхеме USBLC6-4;

Первый  и второй варианты аналогичны, разница лишь в том, что вначале выпускали один тип, позже в продаже появился другой.

Все три варианта хорошо подойдут для адаптера. Однако по цене самой недорогой остается микросхема типа CP2102.

Если в наличии не оказалось нужной микросхемы, то можно использовать схему без ESD защиты. В таком случае понадобится плата fn_adapter_CP2102_USBLC6-4_pcb.dip. При этом варианте не потребуется устанавливать на плату USBLC6-4, и никаких других доработок также не нужно.

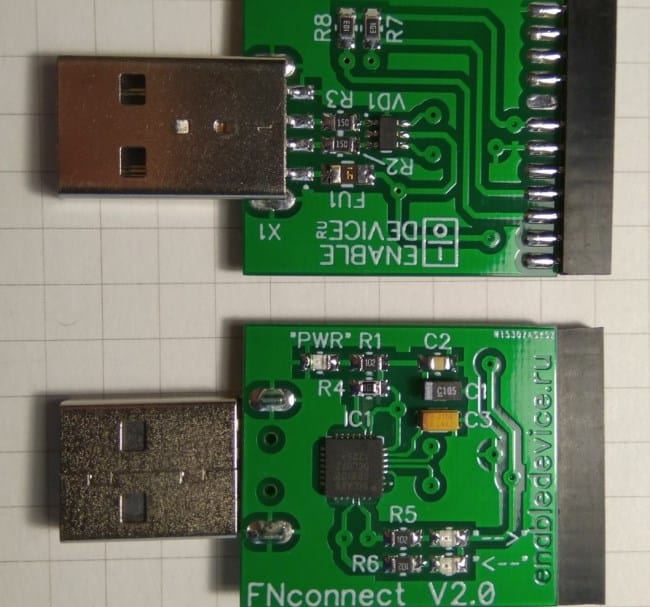

Рис 2. Внешний вид переходника для подключения фискального накопителя к ПК.

Рис 2. Внешний вид переходника для подключения фискального накопителя к ПК.

Установка драйвера

При первом подключении компьютер оповестит пользователя о необходимой установке драйвера адаптера. Для этого необходимо установить его на ПК. Найти драйвер можно бесплатно в интернете, а также спросить у производителя адаптеров, если он был куплен в магазине.

После загрузки и полной установки драйвера компьютер увидит переходник, который будет готов к работе.

Устанавливаем утилиту

Для полноценной передачи данных с ФН на компьютер мало сделать переходник и установить для него драйвер. Чтобы произвести операции с данными, хранящимися в памяти устройства, потребуется установить дополнительное программное обеспечение.

Внимание! Стоит предупредить, что перед тестированием какой-либо утилиты важно осознать  риск происходящего и внимательным образом следовать инструкции той или иной программы, чтобы не допустить повреждения данных на устройстве.

Рассмотрим популярные программы для работы с фискальным накопителем через ПК.

FNTest

FNTest представляет собой программу, позволяющую использовать весь функционал фискального накопителя на компьютере.

При первом запуске необходимо наладить связь с адаптером. Для этого нужно выполнить несложную команду: Сервис – RS232 – указать порт адаптера.

Узнать порт адаптера можно в диспетчере устройств – номер COM порта.

Здесь можно изменить дату и время, что позволяет закрыть архив любой датой, провести фискализацию, выгрузить документы, а также любые другие действия, кроме отправки данных ОФД. Пока что данная функция в этой программе не реализована и до конца не тестировалась разработчиком.

Если фискальный накопитель заблокировался по причине окончания срока действия, то разработчики рекомендуют использовать данную программу из-за расширенного функционала.

Incotex

Утилита Incotex специализируется на отправке данных устройства в ОФД. Для этого достаточно внести данные оператора и поставить галочку в соответствующем окне.

Кроме этого, программа дает возможность оформлять всевозможные отчеты, открывать и закрывать смену, готовить чеки и другие операции.

ФН for ctokas

Постоянно развивающаяся программа выполняет большое количество функций.

Например, пользователь может перенести все данные с накопителя, подготовить любые отчеты, отправить сведения ОФД, зарегистрировать или перерегистрировать накопитель в ФНС, открывать и закрывать смены, закрыть архив, диагностировать состояние накопителя и многое другое.

АТЛАС-КАРТ

Программа предназначена для выгрузки архива ФН. Данной утилитой пользуются владельцы автономных ККТ в удаленных районах страны для передачи сведений в ФНС. Утилита выгружает хранящиеся документы в понятном для налоговиков формате (*.fnc).

В случае невозможности применить данную программу можно воспользоваться всевозможными конвертерами для получения файла в требуемом формате (*.fnc.).

Видео в тему

В данном видео представлен обзор программ для передачи данных с фискального накопителя на персональной компьютер.
